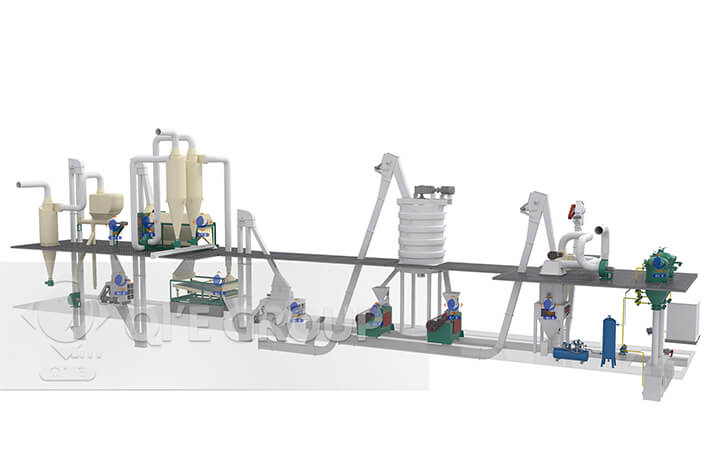

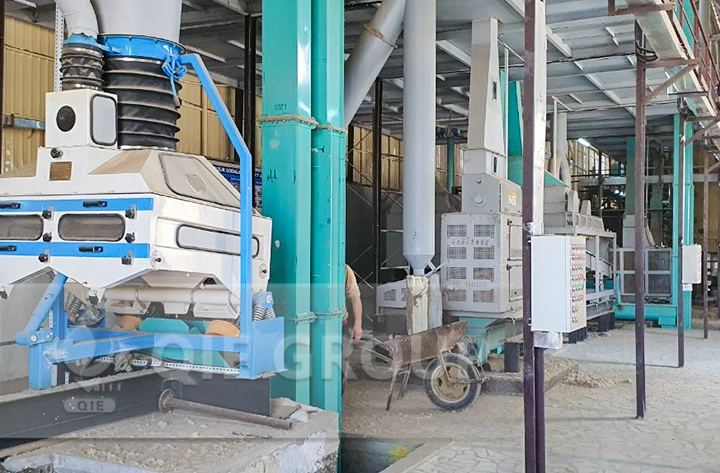

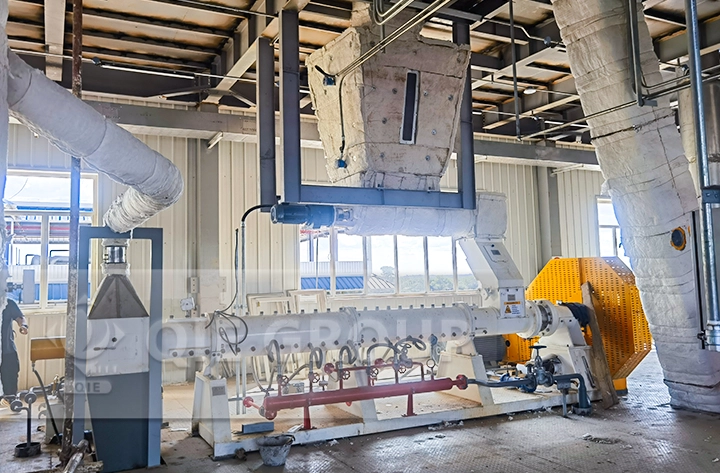

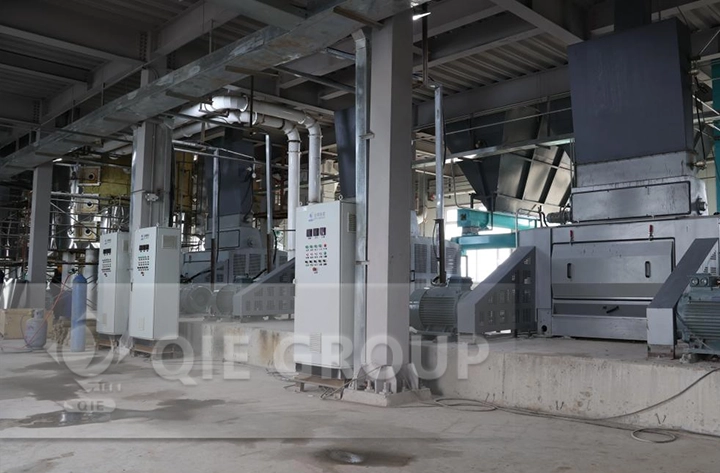

Предварительная обработка соевых бобов

Соевые бобы → Очистка → Дробление → Размягчение → вальцевание → Варение → Отжим → Фильтрация

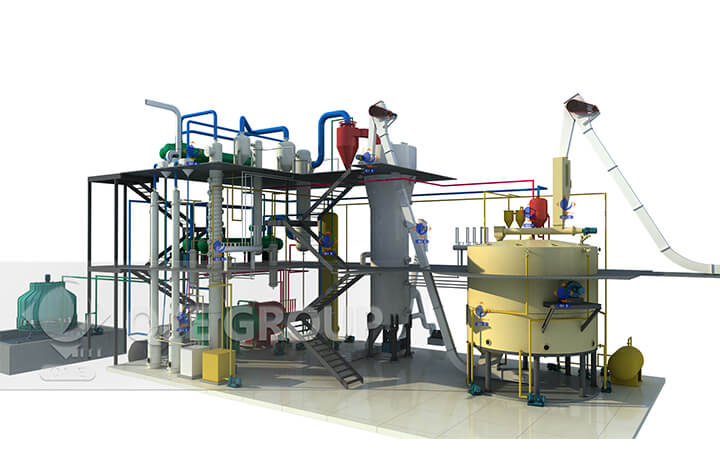

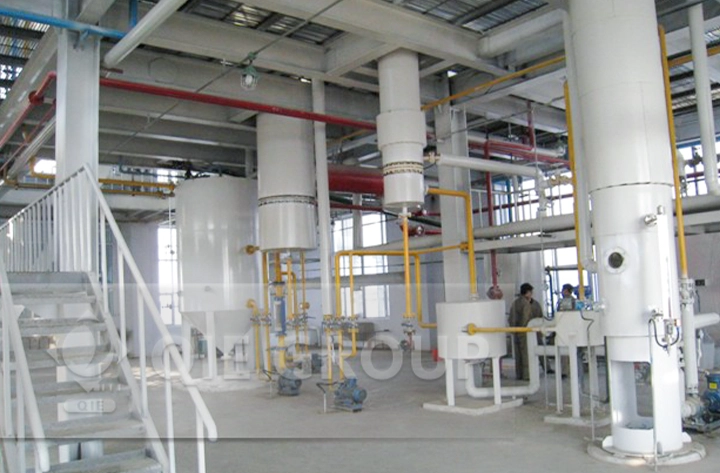

Установка для экстракции соевого масла растворителем

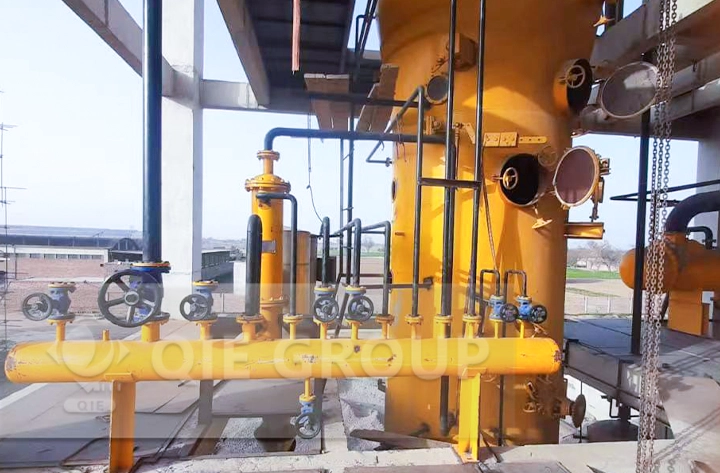

Экстракция растворителем

Подготовленные хлопья погружаются в растворитель (гексан) в герметичном экстракторе. Растворитель растворяет масло из твердых частиц, образуя мисцеллу (масло + растворитель) и пропитанный растворителем шрот.

Десольвентизация жмыха

Влажный жмых поступает в DTDC, где прямой и косвенный пар удаляют остаточный растворитель. Пар испаряет растворитель, в то же время сушит и охлаждает жмых для безопасного хранения.

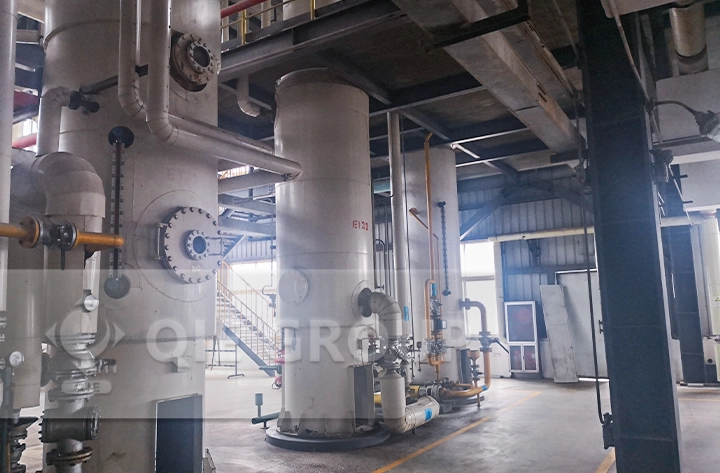

Система испарения

Мисцелла проходит через испарители, где непрямой нагрев испаряет растворитель. Испарители с поднимающейся пленкой концентрируют мисцеллу, удаляя большую часть растворителя из сырого масла.

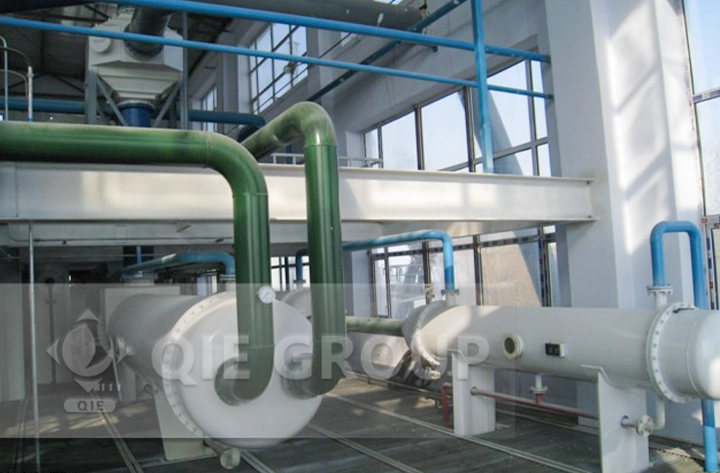

Рекуперация растворителя

Пары растворителя со всех этапов конденсируются, охлаждаются и рекуперируются. Рекуперированный растворитель возвращается в процесс экстракции, а неконденсируемые газы проходят через очиститель минерального масла для окончательной рекуперации.
